- はじめに
JFreeChartでは作成したグラフを画像などに出力する他に、Swingベースのコンポーネントとして利用することが可能です。ここではJFreeChartを使ったJavaアプリケーションの作り方を確認します。
当ページでは、Linux CentOS7 の Gnome で動作テストしています。
現在(2021/08)では、JDK-16.0.2 にアップされています。一部、上位互換について、見直しを行っていきます。
現在(2023/04)では、JDK-20.0.1 にアップされています。一部、上位互換について、見直しを行っていきます。
現在(2024/10)では、JDK-23 に、アップされています。JDK-23 + jfreechart-1.0.19 で、上位互換について、見直しを行っていきます。
- 目 次
- ChartFrameクラス
[ 目次 ]
ChartFrameクラスはJFrameクラスのサブクラスです。ここではフレーム内にグラフを表示させる方法を確認します。
ChartFrameクラスのクラス図は次のように定義されています。
java.lang.Object Ｌ java.awt.Component Ｌ java.awt.Container Ｌ java.awt.Window Ｌ java.awt.Frame Ｌ javax.swing.JFrame Ｌ org.jfree.chart.ChartFrame public class ChartFrame extends javax.swing.JFrameChartFrameクラスはJFrameクラスのサブクラスとなっています。
用意されているコンストラクタは次の2つです。
コンストラクタの概要 ChartFrame(java.lang.String title, JFreeChart chart)
Constructs a frame for a chart.ChartFrame(java.lang.String title, JFreeChart chart, boolean scrollPane)
Constructs a frame for a chart.
1番目のコンストラクタを確認してみます。
ChartFrame public ChartFrame(java.lang.String title, JFreeChart chart)
Constructs a frame for a chart.
Parameters:
title - the frame title.
chart - the chart.
引数にはフレームのタイトルと、JFreeChartクラスのオブジェクトを指定します。
ChartFrameではフレームの背景画像のようにグラフが貼り付けられているわけではなく、JFreeChartクラスのオブジェクトを元に作成したChartPanelクラスのオブジェクトが作成されてフレーム内に追加されています。(ChartPanelクラスについては次のページで解説します)。
実際の使い方は次のようになります。
DefaultPieDataset data = new DefaultPieDataset(); JFreeChart chart = ChartFactory.createPieChart("Title", data, true, false, false); ChartFrame frame = new ChartFrame("Title", chart); frame.setBounds(10, 10, 400, 300); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); frame.setVisible(true);ChartFrameクラスはJFrameクラスのサブクラスですので、JFrameクラスで用意されている「setBounds」メソッドで位置とサイズを設定し、「setDefaultCloseOperation」メソッドで終了処理を追加し、「setVisible」メソッドでフレームを表示しています。(JFrameクラスについては「JFrameクラス」を参照して下さい)。
グラフを表示するフレームを簡単に作成するには便利ですが、イベント処理などより細かい制御を行う場合にはChartPanelクラスを使用して下さい。
では簡単なサンプルを作成して試してみます。
サンプルプログラム
下記のサンプルを実行してみよう。

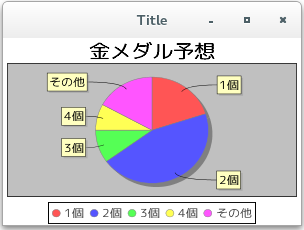

/** * ChartFrameクラス */ import org.jfree.chart.JFreeChart; import org.jfree.chart.ChartFactory; import org.jfree.data.general.DefaultPieDataset; import org.jfree.chart.ChartFrame; import javax.swing.JFrame; public class Test1_1{ public static void main(String[] args) { DefaultPieDataset data = new DefaultPieDataset(); data.setValue("1個", 20); data.setValue("2個", 45); data.setValue("3個", 10); data.setValue("4個", 8); data.setValue("その他", 17); JFreeChart chart = ChartFactory.createPieChart("金メダル予想", data, true, false, false); ChartFrame frame = new ChartFrame("Title", chart); frame.setBounds(10, 10, 400, 300); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); frame.setVisible(true); } }上記をコンパイルした後で実行すると次のように表示されます。

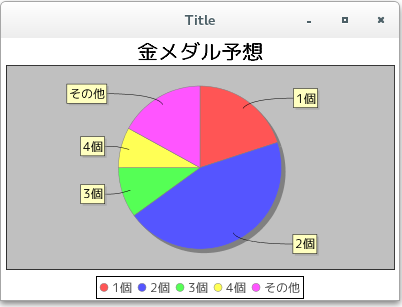

フレームのサイズを変更するとグラフもフレームに合わせて変更されます。
- ChartPanelクラス
[ 目次 ]
ChartPanelクラスはJPanelクラスのサブクラスです。JFreeChartクラスのオブジェクトを元にChartPanelクラスのオブジェクトを作成し、JFrameクラスのオブジェクトなどに追加することでJavaアプリケーションでグラフを表示することが出来ます。
ChartPanelクラスのクラス図は次のように定義されています。
java.lang.Object Ｌ java.awt.Component Ｌ java.awt.Container Ｌ javax.swing.JComponent Ｌ javax.swing.JPanel Ｌ org.jfree.chart.ChartPanelpublic class ChartPanel extends javax.swing.JPanel implements ChartChangeListener, ChartProgressListener, java.awt.event.ActionListener, java.awt.event.MouseListener, java.awt.event.MouseMotionListener, java.awt.print.Printable, java.io.Serializable
ChartPanelクラスはJPanelクラスのサブクラスとなっています。ActionListenerやMouseListenerの他にChartChangeListenerやChartProgressListenerをインプリメントしておりイベント処理を行うこともできます。
用意されているコンストラクタは次の4つです。
コンストラクタの概要 ChartPanel(JFreeChart chart)
Constructs a panel that displays the specified chart.ChartPanel(JFreeChart chart, boolean useBuffer)
Constructs a panel containing a chart.ChartPanel(JFreeChart chart, boolean properties, boolean save, boolean print, boolean zoom, boolean tooltips)
Constructs a JFreeChart panel.ChartPanel(JFreeChart chart, int width, int height, int minimumDrawWidth, int minimumDrawHeight,
int maximumDrawWidth, int maximumDrawHeight, boolean useBuffer, boolean properties, boolean save,
boolean print, boolean zoom, boolean tooltips)
Constructs a JFreeChart panel.
基本となる1番目のコンストラクタを確認してみます。
ChartPanel public ChartPanel(JFreeChart chart)
Constructs a panel that displays the specified chart.
Parameters:
chart - the chart.
引数にはJFreeChartクラスのオブジェクトを指定します。
ChartFrameではフレームの背景画像のようにグラフが貼り付けられているわけではなく、JFreeChartクラスのオブジェクトを元に作成したChartPanelクラスのオブジェクトが作成されてフレーム内に追加されています。(ChartPanelクラスについては次のページで解説します)。
実際の使い方は次のようになります。
DefaultPieDataset data = new DefaultPieDataset(); JFreeChart chart = ChartFactory.createPieChart("Title", data, true, false, false); ChartPanel cpanel = new ChartPanel(chart);ChartPanelクラスはJPanelクラスのサブクラスですのでJPanelクラスの多くのメソッドを利用できます。(JPanelクラスについては「JPanelクラス」を参照して下さい)。
ChartPanelクラスのオブジェクトを作成したら、JFrameクラスのオブジェクトに追加して利用します。簡単な使い方は次のサンプルを見てください。
では簡単なサンプルを作成して試してみます。
サンプルプログラム
下記のサンプルを実行してみよう。
/** * ChartPanelクラス */ import org.jfree.chart.JFreeChart; import org.jfree.chart.ChartFactory; import org.jfree.data.general.DefaultPieDataset; import javax.swing.JFrame; import java.awt.BorderLayout; import org.jfree.chart.ChartPanel; public class Test2_1 extends JFrame{ public static void main(String[] args) { Test2_1 frame = new Test2_1(); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); frame.setBounds(10, 10, 400, 300); frame.setTitle("グラフサンプル"); frame.setVisible(true); } Test2_1(){ DefaultPieDataset data = new DefaultPieDataset(); data.setValue("支持する", 40); data.setValue("支持しない", 55); data.setValue("未回答", 5); JFreeChart chart = ChartFactory.createPieChart("支持率", data, true, false, false); ChartPanel cpanel = new ChartPanel(chart); getContentPane().add(cpanel, BorderLayout.CENTER); } }上記をコンパイルした後で実行すると次のように表示されます。
- リリースノート
[ 目次 ]- 2024/10/20 Ver=2.05 JDK_23 + jfreechart-1.0.19 で確認
- 2023/04/25 Ver=2.03 JDK_20 で確認
- 2021/08/08 Ver=1.03 JDK_16 で確認
- 2020/10/24 Ver=1.02 JDK_15 で確認
- 2017/02/12 Ver=1.01 初版リリース
