寄生虫軸のデモ

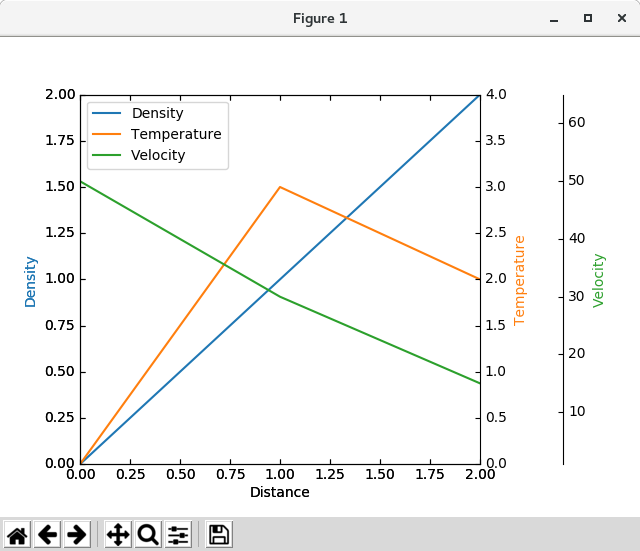

次のコードは、寄生虫軸の例です。 1 つのプロットに複数の異なる値をプロットする方法を示すことを目的としています。 この例では、par1 と par2 の両方が twinx を呼び出すことに注意してください。これは、両方が x 軸に直接結びついていることを意味します。 そこから、それらの 2 つの軸はお互いに別々に振舞うことができます。つまり、x 軸だけでなく、それ自身から別の値を取ることができます。
この方法では、mpl_toolkits.axes_grid1.parasite_axes の host_subplot および mpl_toolkits.axisartist.axislines.Axes が使用されます。 parasite_axes の HostAxes と ParasiteAxes を使用する別のアプローチは、Demo Parasite Axes の例です。 通常の matplotlib サブプロットを使用する別のアプローチは、Multiple Yaxis With Spines の例に示されています。
from mpl_toolkits.axes_grid1 import host_subplot
import mpl_toolkits.axisartist as AA
import matplotlib.pyplot as plt
host = host_subplot(111, axes_class=AA.Axes)
plt.subplots_adjust(right=0.75)
par1 = host.twinx()
par2 = host.twinx()
offset = 60
new_fixed_axis = par2.get_grid_helper().new_fixed_axis
par2.axis["right"] = new_fixed_axis(loc="right",
axes=par2,
offset=(offset, 0))
par1.axis["right"].toggle(all=True)
par2.axis["right"].toggle(all=True)
host.set_xlim(0, 2)
host.set_ylim(0, 2)
host.set_xlabel("Distance")
host.set_ylabel("Density")
par1.set_ylabel("Temperature")
par2.set_ylabel("Velocity")
p1, = host.plot([0, 1, 2], [0, 1, 2], label="Density")
p2, = par1.plot([0, 1, 2], [0, 3, 2], label="Temperature")
p3, = par2.plot([0, 1, 2], [50, 30, 15], label="Velocity")
par1.set_ylim(0, 4)
par2.set_ylim(1, 65)
host.legend()
host.axis["left"].label.set_color(p1.get_color())
par1.axis["right"].label.set_color(p2.get_color())
par2.axis["right"].label.set_color(p3.get_color())
plt.show()

|
